                              知識┃三相異步電動機基礎講座

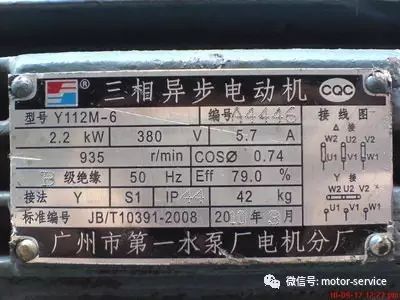

                                  六、三相異步電動機銘牌主要參數

1、型號

 產品型號是為了便于設計、制造、使用部門進行業務聯系和簡化技術文件中產品名稱、規格、型式等敘述而引用的一種代號。主要由產品代號和規格代號構成。

（1）產品代號由電機類型代號、電機特點代號和設計序號組成。

電機類型代號用：Y——表示異步電動機；T——表示同步電動機。

電機特點代號是表示電機的性能、結構或用途而采用的漢語拼音字母。如YB：B表示隔爆型。

設計序號是指電機產品設計的順序，用阿拉伯數字表示。如J2、JO2：2表示第二次設計。

（2）規格代號是用機座號、中心高、鐵心外徑、機座長度、鐵心長度、功率、轉速或極數等表示。

機座長度的代號采用國際通用字母符號表示：S表示短機座、M表示中機座、L表示長機座。



鐵心長度的代號用數字1、2、3……依次表示。

（3）特殊環境代號

各種特殊環境條件所用代號按有關標準選用，如TH表示濕帶環境條件。

產品型號舉例

小型異步電動機

Y 112S—6

規格代號：表示中心高112mm、短機座、6極

產品代號：表示異步電動機

中型異步電動機

Y 355M2—4

規格代號：表示中心高355mm、中機座、2號鐵心長、4極

產品代號：表示異步電動機

大型異步電動機

Y 630-10/1180

規格代號：表示功率630kW、10極、定子鐵心外徑1180mm



產品代號：表示異步電動機

戶外化工防腐用小型隔爆異步電動機

YB 160M4 WF

特殊環境代號：W表示戶外用、F表示化工防腐用

規格代號：表示中心高160mm、中機座、4極

產品代號：Y表示異步電動機、B表示隔爆型

2、額定功率

指電動機在額定運行時的輸出機械功率，就是軸端的輸出功率，表明該電機的出力大小——即電機容量（用kW表示）。

3、額定電壓

 指電動機在額定運行時的線端電壓（用V或kV表示）。國家標準規定的電壓等級為220、380、1000、3000、6000、10000、13800、20000V等。

電壓等級的選擇，主要是根據用戶所在地的電源情況而定。電機容量越大，選擇電壓應該越高。否則，因為電流太大，制造有困難。容量越小，選用電壓應該越低。否則，因線圈匝數太多、電流太小，制造也會有困難。目前，交流電機選用的最高電壓為10000V。

4、額定電流



是指電動機在額定運行時的線端電流。它表示電動機輸出額定功率時，其負載的大?。ㄓ?/span>A表示）。

5、額定頻率

 是指電機在額定運行時的頻率，實際上是指電網的頻率（用Hz表示）。我國是50Hz。

6、額定轉速

 是指電動機在額定運行時的轉速（用r/min表示）。

所謂額定運行就是指電動機在額定電壓、額定頻率和額定負載下的運行。

電機的額定同步轉速，由電網頻率f和電機的極對數P來決定。同步轉速n1=60f/P。當f=50Hz時，不同極數電機的額定轉速分別為下表所列數值。

極數(2P) 2 4 6 8 10 12 14 1618

轉速(r/min) 3000 1500 1000750 600 500 428 375 333

極數(2P) 20 24 28 30 36 4048 56 60

轉速(r/min) 300 250 214 200167 150 125 107 100

由于異步電機存在轉差，所以電機的實際轉速都低于同步轉速。

轉速的選擇，由用戶根據被驅動機械的需要而定。

7、效率η



為滿載時電動機輸出機械功率與輸入電功率之比，通常用百分數表示。它反映電機運行時電能損耗的大小。

8、功率因數COS

電動機輸入有效功率與視在功率之比。它反映電機運行時從電網吸收無功功率的大小。功率因數的大小，由無功勵磁電流的大小決定。一般相同轉速的電機，容量越大，功率因數越高；相同容量的電機，轉速越高，功率因數越高。

9、防護等級

防護型式的代號是

IP AB

A表示防水等級：1 防滴水、2 15O防滴水、3 防淋水（60O）、4防濺水；

B表示防接觸和防異物等級：1 防大于50mm、2 防大于12mm、3 防大于2.5mm、4防大于1mm固體進入電機，5 防塵電機。

10、電機的出線端標志

（1）電機出線端標志是由字母和數字組成。

a）電機繞組以大寫字母表示。即A、B、C、U、V、W、X、Y、Z。

b）繞組線端以數字緊接繞組字母表示。如U1、V1、W1。



c）同一類型的繞組用同樣字母標志時，繞組字母前冠以數字加以區別。如1U、2U；1V、2V；1W、2W。

（2）交流電機的線端標志

a）同步、異步電機定子三相繞組按下列方法給予標志：

單繞組6個線端雙繞組各6個出線頭

b）單繞組接線方法：

c）繞線轉子繞組線端標志

根據定子繞組線端標志作如下更換：U換成K、V換成L、W換成M、N換成Q。

11、絕緣等級

電機繞組的絕緣等級，決定了電機的最高運行溫度和允許溫升，它們的關系是：

絕緣等級 A E B F H

最高溫度ºC 105 120 130155 180

允許溫升K 60 75 80 100 125

表中允許溫升是按環境溫度為40ºC計算的。

電機采用的絕緣等級越高，電機的體積就能越小。絕緣等級的提高，還在于延長電機的壽命和提高電機的可靠性。

12、額定類型



 是電機承受負載情況的說明，是設計和選擇電機的基礎。額定類型分別為：S1——連續工作制；S2——短時工作制；S3——斷續周期工作制……等9類。我們一般所使用的都是S1——連續工作制，也就是：電機接通三相交流電后，可以連續地、長時間地使用。
